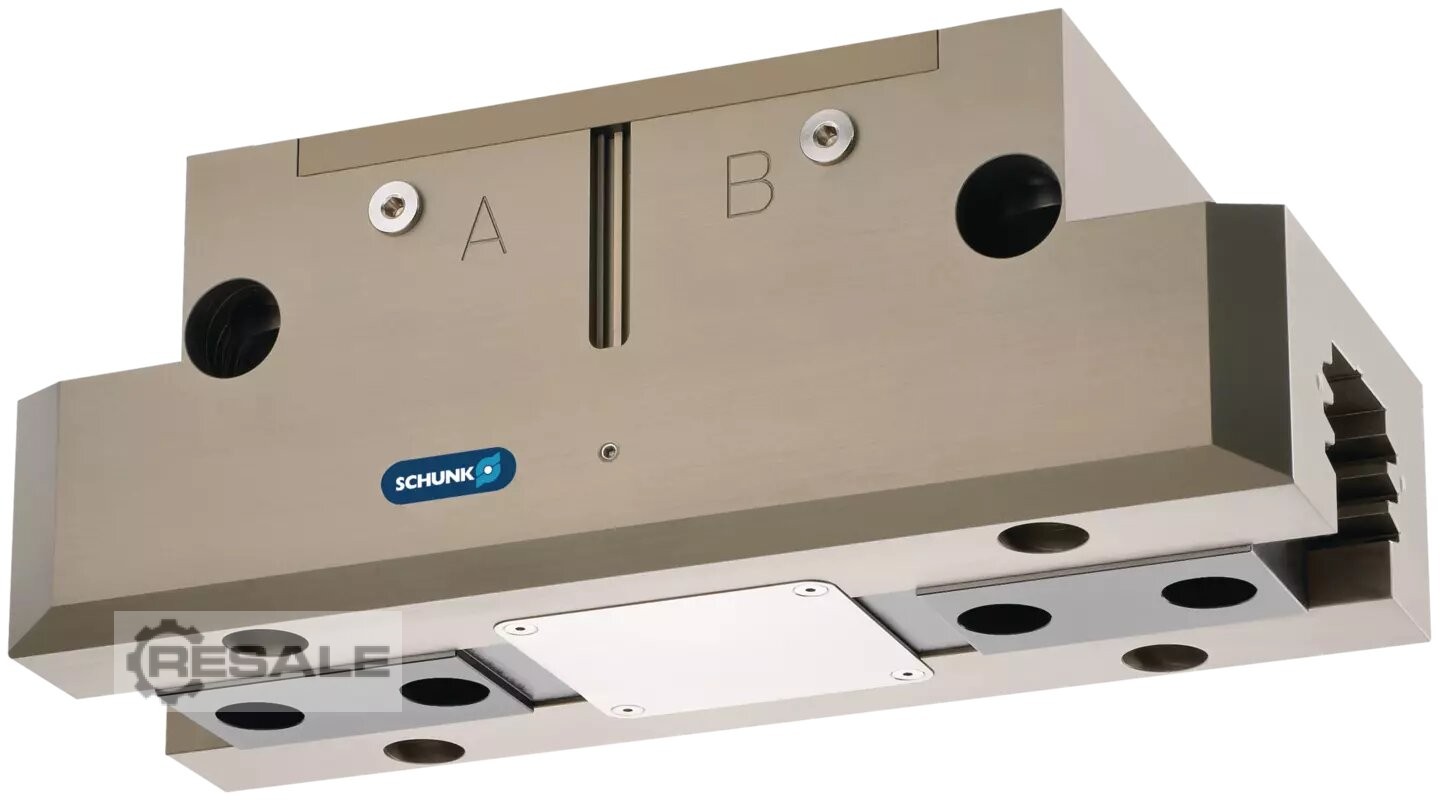

Evrensel kavrama SCHUNK PGN-plus 380-1 AS

Schunk Universal Gripper PGN-plus 380-1 AS

Çene başına vuruş [mm]: 45.0
Sıkıştırma kuvveti [N]: 12350.0
Sıkıştırma kuvveti (parmak uzunluğu 0 mm) [N]: 12990.0
Minimum yay kuvveti [N]: 3300.0
Net kütle [kg]: 36.5
Önerilen iş parçası ağırlığı [kg]: 47.0
Çift zamanlı silindir hacmi [cm³]: 2705.0
Minimum çalışma basıncı [bar]: 4.0
Maksimum çalışma basıncı [bar]: 6.5
Nominal çalışma basıncı [bar]: 6.0
Minimum mühürleme hava basıncı [bar]: 0.5
Max. sızdırmazlık hava basıncı [bar]: 1.0
Kapanış saati [s]: 0.5
Çalışma saatleri: 0,8
Bahar ile kapanış/açılış saati: 0.8
Maksimum izin verilen parmak uzunluğu [mm]: 350.0
Parmak başına izin verilen maksimum kütle [kg]: 17.0
Koruma sınıfı IP: 40
Minimum ortam sıcaklığı [C]: 5.0
Maksimum ortam sıcaklığı [C]: 90.0
Tekrarlanabilirlik [mm]: 0.05
Uzunluk X [mm]: 410.0
Genişlik Y [mm]: 170.0
Boy Z [mm]: 226.5
Moment Mx max. [Nm]: 560.0
An Maksimum. [Nm]: 560.0
Moment Mz max. [Nm]: 370.0
maksimum eksenel kuvvet Fz max. [N]: 10000.0

Veri tablosuna göre tam tutma kuvveti ancak birkaç 100 tutma döngüsünden sonra elde edilebilir.

Boyutlar ve maksimum yükler
Belirtilen momentler ve kuvvetler statik değerlerdir, her taban çenesine uygulanır ve aynı anda gerçekleşebilir. Yükler, tutma kuvvetinin oluşturduğu momente ek olarak da gerçekleşebilir.

Seri hakkında genel bilgiler

Tutma kuvveti
her yanağa etki eden tek kuvvetin P mesafesindeki aritmetik toplamıdır (bkz. çizim)

Parmakların uzunluğu
ana eksen yönünde P mesafesiyle aynı referans alanından ölçülür. İzin verilen maksimum parmak uzunluğu, nominal çalışma basıncına ulaşana kadar geçerlidir. Daha yüksek basınçlarda, parmak uzunluğu nominal çalışma basıncına orantılı olarak küçülmelidir.

Tekrarlanabilirlik
100 ardışık darbede son konumun dispersiyası olarak tanımlanır.

İş parçasının ağırlığı
0.1 statik sürtünme katsayısı ve yerçekimi ivmelenmesi sırasında iş parçasının kaymasına karşı 2 güvenlik ile yapışma ile belirlenir. Pozitif uyum, izin verilen iş parçası ağırlıklarının önemli ölçüde artmasına yol açar.

Kapanış ve açılış saatleri
uygulamaya özel kavrama parmakları olmadan temel çenelerin saf hareket süreleridir. Valf değişim süreleri, hortum doldurma süreleri veya PLC tepki süreleri dahil edilmez ve döngü süreleri belirlenirken dikkate alınmalıdır.

Eylem ilkesi
Yüzey güç aktarımlı kama şanzıman kutusu

Konut malzemesi
Alüminyum

Temel çene malzemesi
Çelik

Aktörasyon
pnömatik, ISO 8573-1:2010 [7:4:4] standartına göre filtrelenmiş sıkıştırılmış hava ile
