Edm makineleri SODICK AQ535 LN1W

# Teknik özellikler: Sodick AQ535 LN1W

LN1W kontrolü ile birlikte Sodick AQ535, yüksek performanslı, CNC kontrollü 5 eksenli telli EDM (Batırılabilir Kablo EDM) bir makinedir. Zorlu alet ve kalıp üretimi ile sertleştirilmiş çelik veya özel alaşımlardan yapılmış büyük ve ağır iş parçalarının hassas işlenmesi için tasarlanmıştır.

Makine, ana eksenlerde (X ve Y) bakım gerektirmeyen ve geri tepmesiz lineer motorlar kullanır. Bu, son derece yüksek dinamikleri, uzun vadeli boyutsal doğruluğu, en yüksek yüzey kalitesini ve tel kopma riskini en aza indirir.

---

Teknik Özellikler

# Yolculuklar (baltalar)
X ekseni: 550 mm
Y ekseni: 350 mm
Z-ekseni: 300 mm
U ekseni: 80 mm
V ekseni: 80 mm
Maksimum konik açı: ±20 80 mm iş parçası yüksekliğinde

# Masa ve iş parçası
Kısma masası (B x D): 790 x 500 mm
İş kabının boyutları (B x D): yaklaşık 1.100 x 720 mm
Maksimum iş parçası ağırlığı (suya batmış): 680 kg
Maksimum iş parçası ağırlığı (kuru): 800 kg
Maksimum iş parçası yüksekliği: 290 mm (standart) / 270 mm (suya batmış)
Zeminden masanın tepesine mesafe: yaklaşık 1.005 mm

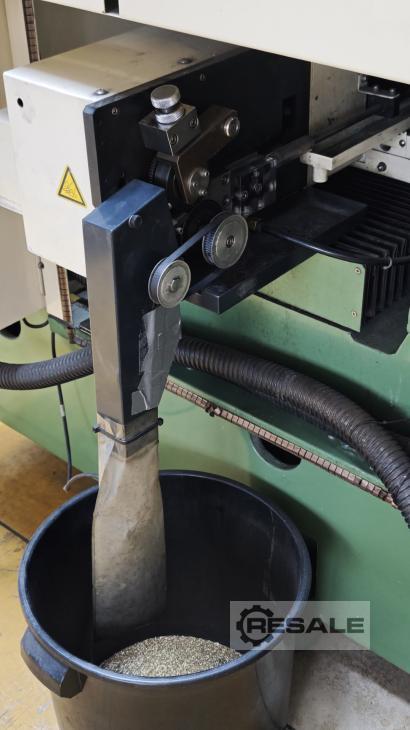

# Tel ve besleme sistemi
Tel Çapı: 0,15 mm ile 0,30 mm arasında
Maksimum tel besleyici: 250 mm/s
Tel gerilimi: 300 ila 2.300 g (sonsuz ayarlanabilir)
Max. makarat ağırlığı: 6 kg
Otomatik Tel Dişleyici (AWT): Standart olarak entegre

# CNC Kontrolü (LN1W)
Kontrol Türü: Sodick LN1W (Çok Eksenli CNC)
Özel özellikler: K-SMC hareket kontrol teknolojisi, hassas kıvılcım boşluğu kontrolü, genişletilmiş program belleği, el kontrol ünitesi.

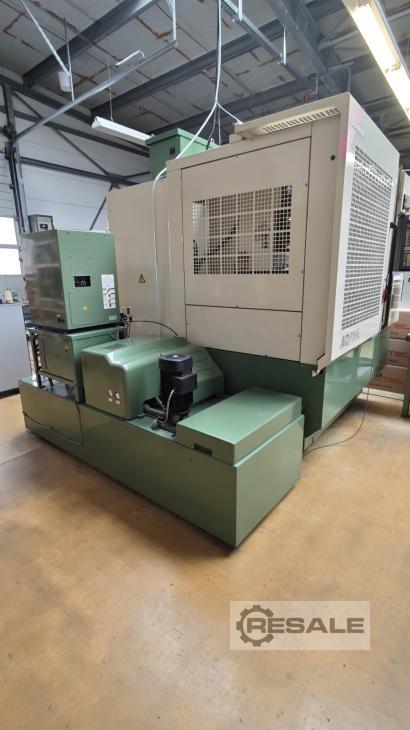

# Dielektrik ve Çevresel Cihazlar
Dielektrik tank hacmi: yaklaşık 800 litre
Filtreleme: Değiştirilebilir kağıt filtreler (2 parça)
Deionizer: Entegre reçine filtre sistemi

# Boyutlar ve ağırlık
Makine boyutları (B x D x H): yaklaşık 1.970 x 2.395 x 2.355 mm
Makine ağırlığı: yaklaşık 4.200 kg (doldurulmamış tank)

Tüm bilgiler garantisiz.
Makine güç altında izlenebilir.
