Endüstriyel buhar üretim sistemi SINCAL HK-1000

# Tam Endüstriyel Buhar Üretim ve Dağıtım Sistemi – 2 × Sincal HK-1000 Kazanı

Genel Bakış

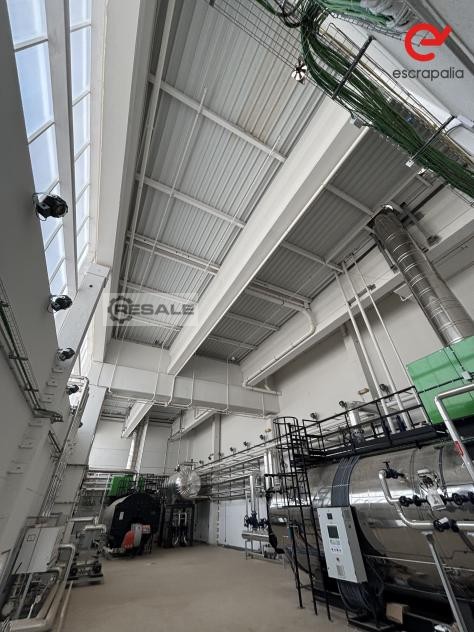

Tam endüstriyel buhar üretimi, ısı geri kazanımı, su arıtma ve dağıtım sistemi; iki Sincal HK-1000 yangın tüplü buhar kazanı, Baltur endüstriyel doğal gaz ocakları ve ekonomizörleriyle donatılmış, elektrik kontrol sistemleri, güvenlik cihazları, besi suyu ekipmanları, buhar başlıkları, boru ve ilgili yardımcı bileşenler ile donatılmıştır.

Kurulum ayrıca ticari propan (G31) için konfigüre edilmiş üç duvara monte Baltur yardımcı kazanı, ilgili dolaşım pompaları, hidrolik bağlantılar, vanalar, baca gazı çıkışları ve kontrol ekipmanlarını içermektedir.

Mevcut bilgilere göre, iki ana Sincal kazanı yeni, kurulu ve kullanılmamıştır. Kurulum genel olarak çok iyi bir görsel durum sunmaktadır.

Tam bir endüstriyel tesis olarak sunulan bu ekipman, endüstriyel süreç ısıtması, üretim, termal uygulamalar ve diğer buhar bağımlı işlemler için yüksek kapasiteli buhar üretim altyapısı arayan şirketler için, amaçlanan uygulama ve uygulanabilir kurulum gereksinimlerinin teknik değerlendirmesine tabii olarak uygundur.

Ana Ekipman Dahil

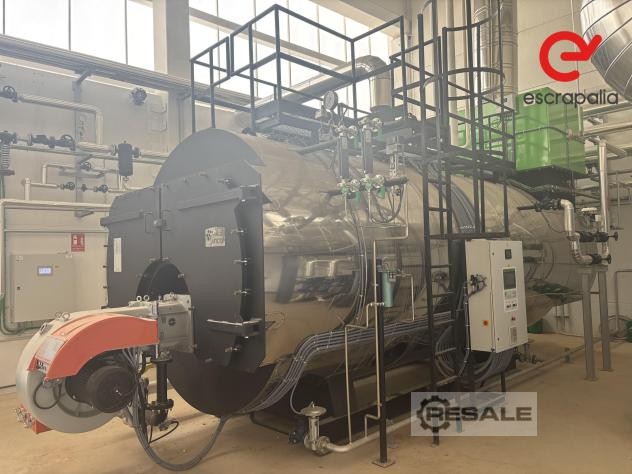

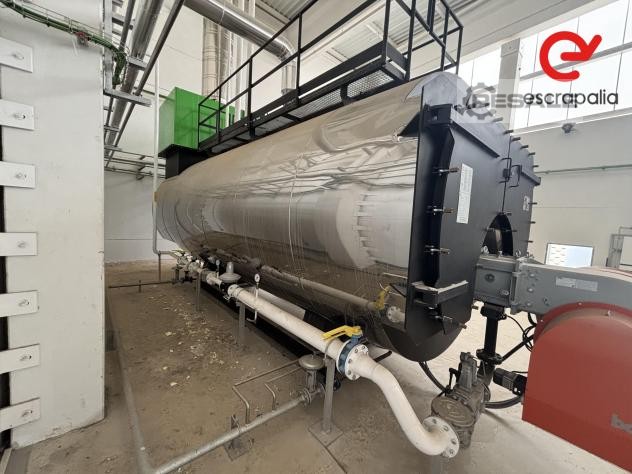

# 1. Ana Buharlı Kazanlar

- Miktar: 2 birim
- Üretici: Sincal
- Model: HK-1000
- Kazan tipi: Ateş borulu endüstriyel buhar kazanı
- Nominal buhar üretimi: birim başına 10.000 kg/s
- Toplam nominal buhar üretimi: 20.000 kg/s
- Nominal termal güç: Ünite başına 7.550 kW
- Birleşik nominal termal güç: 15.100 kW

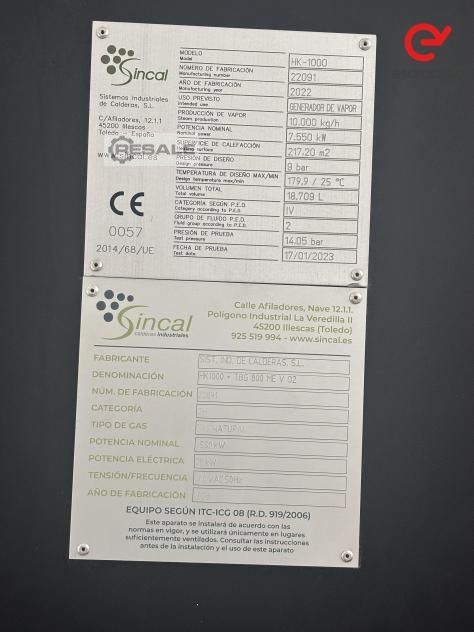

- Isıtma yüzeyi: Ünite başına 217,20 m², mevcut isim plakası bilgisine göre
- Tasarım basıncı: 9 bar
- Maksimum/minimum tasarım sıcaklığı: 179.9C / 25C
- Belirtilen toplam hacim: Kazan başına 18.709 litre
- Test basıncı: 14.05 bar
- Basınç Ekipmanı Direktifi kategorisi: IV
- Akışkan grubu: 2
- CE işareti: CE 0057
- Referanslı direktif: 2014/68/AB

Her kazan, yalıtımlı dış kaplama, ön ve arka erişim kapıları, ilgili boru ve bağlantılar ile entegre yanma ve kontrol ekipmanlarına sahiptir.

# 2. Baltur Endüstriyel Brülörleri

Ana kazanlar iki adet Baltur TBG 800 ME V O2 endüstriyel brüler ile donatılmıştır.

- Miktar: 2 birim
- Üretici: Baltur
- Model: TBG 800 ME V O2
- Yakıt: Doğal gaz
- Elektrik beslemesi: 400 V AC, 50 Hz
- Gösterili elektrik gücü: Bir yakıcı başına 28 kW
- Belirtilen yanma montaj yılı: 2023

Yanma düzenleri yanma düzenleme sistemleri, elektrik motorları ve fanlar, gaz trenleri, vanalar ve ilgili bağlantıları içerir.

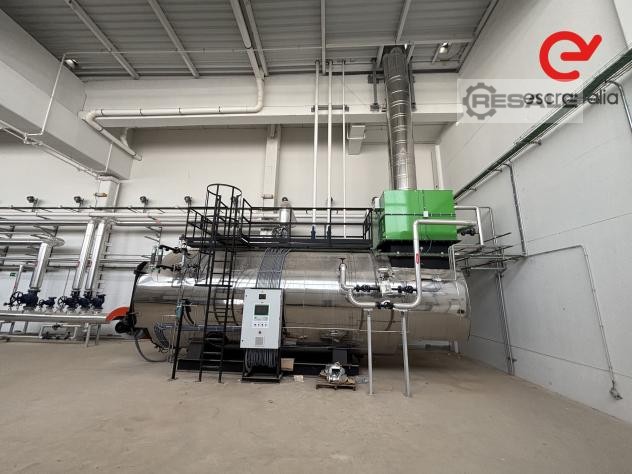

# 3. Ekonomizerler ve Baca Gazı Sistemleri

Her ana kazan, yeşil metal kaplama içinde yerleştirilmiş bir ekonomizer veya ısı geri kazanım ünitesi ile donatılmıştır.

Dahil edilen bileşenler şunlardır:

- İki ekonomizer / ısı geri kazanım ünitesi
- Su giriş ve çıkış bağlantıları
- İzolasyon ve düzenleme valfleri
- Bağlantılı enstrümantasyon
- Kazanlar, ekonomizerler ve bacalar arasındaki kanalları bağlama
- Dikey metal bacalar ve baca gaz kanalları
- İzolasyon, dış kaplama, destekler ve montaj bileşenleri

Bu bileşenler, genel ısı geri kazanımı ve egzoz gazı sisteminin bir parçasını oluşturur.

# 4. Elektrik Kontroller, Otomasyon ve Güvenlik Sistemleri

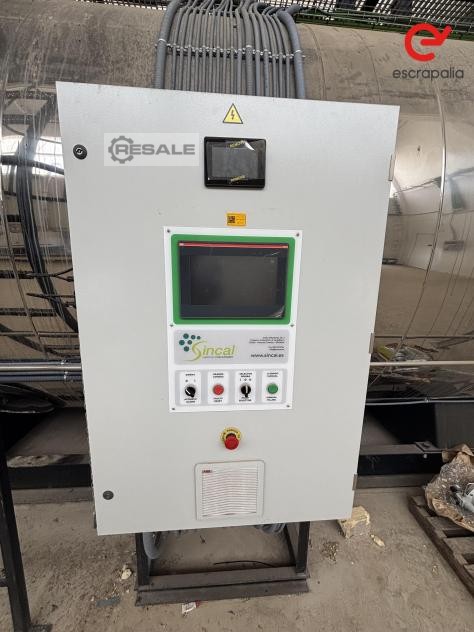

Kurulum, bireysel Sincal elektrik kontrol kabinleri ve ilgili enstrümantasyonları içerir; bileşenler şunlardır:

- Dokunmatik ekran operatör arayüzleri
- Programlanabilir mantık denetleyicileri (PLC)
- Yakıcı yönetimi ve yanma kontrolleri
- Su seviyesi izleme ve güvenlik kontrolleri
- Basınç ve buhar sıcaklığı izleme
- Alarm sistemleri ve güvenlik röleleri
- Besleme suyu kontrol sistemleri
- Üfleme kontrolleri
- Basınç ölçerleri ve basınç anahtarları
- Sıcaklık ve süreç probları
- Emniyet valfleri

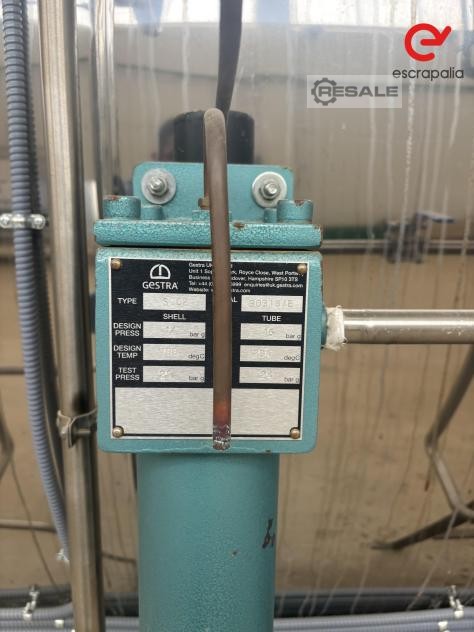

- Gestra numune soğutma ekipmanları ve örnekleme aksesuarları
- Elektrik kablolama ve kontrol sinyali kabloları

Kontrol ve güvenlik sistemlerinin nihai operasyonel durumu ve işlevselliği, devreye girmeden önce alıcı tarafından doğrulanmalıdır.

# 5. Besleme Suyu Arıtma ve Tedarik Sistemi

Arsada, kazan besleme suyu arıtımı ve tedarikiyle ilgili görünür ekipmanlar içermektedir; bunlar arasında:

- İki dikey mavi tedavi kabı
- Arıtma veya yenileme ürünleri için yardımcı tank
- Besleme suyu pompaları
- İlgili manifoldlar ve boru çalışmaları
- Valfler ve basınç göstergeleri
- Su örnekleme ve numune soğutma ekipmanları
- Geri dönüş ve üfleme hatları
- Metal üzerine monte edilmiş yalıtılmış yatay bir tank
