Cnc delme makineleri FINN-POWER LP6

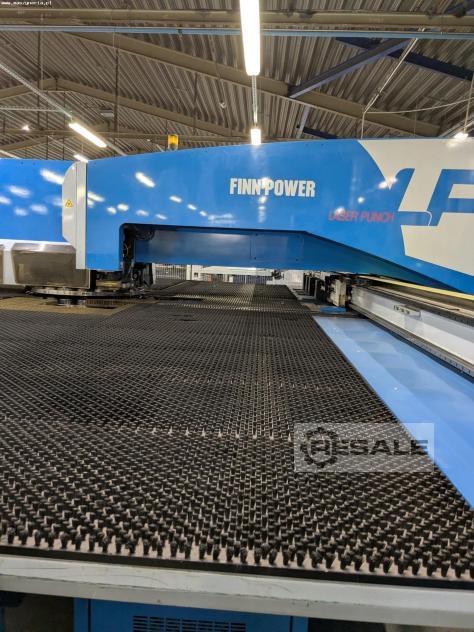

FINN-POWER LP6 punch lazer makinesi, 2008 yılında Finlandiya'da FINN-POWER OY tarafından üretilmiştir. Makine, AISI 304 ve AISI 316 paslanmaz çelik levha metallerinin işlenmesinde kullanıldı. Satın alınmasından bu yana, üretici tarafından düzenli olarak bakım görmüş ve yıllık teknik denetimlerden geçmektedir.

FINN-POWER LP6, maksimum 8 mm kalınlıkta sac metalin kapsamlı işlemesi için tasarlanmıştır. Tek bir çalışma döngüsünde hem delme hem de lazer kesimi mümkün kılmakta ve diğer makinelerde ek işlem ihtiyacını azaltır. Her iki teknolojinin tek bir sistemde birleşmesi, görev tamamlanma sürelerini hızlandırır ve üretim sürecinin verimliliğini artırır.

Delik işlemi, stroku ve hızı tamamen sayısal olarak kontrol edilen hidrolik silindir aracılığıyla gerçekleştirilir. Üst vuruş sınırının programlanabilmesi, delme hareketinin iş parçasının kalınlığına hassas şekilde ayarlanmasını sağlarken, silindirin alt konumunun ayarlanması ek şimlere gerek kalmadan alet uzunluğunu telafi etmeyi sağlar. Delik sistemi, makinenin bileşenlerini yoğun kullanım sırasında koruyan otomatik aşırı yüklenme koruma mekanizmasıyla donatılmıştır.

Hidrolik delme silindiri, değiştirilebilir alet tutucuları olan 20 istasyonlu bir taretle iş birliği yapar. Bu çözüm, mevcut üretim gereksinimlerine göre kafanın esnek şekilde konfigürasyonuna olanak tanır. Otomatik alet değişimi, taretin programlanmış araca en kısa yol boyunca döndürülmesiyle gerçekleşir. Yumruklama sırasında, kafa mekanik olarak pnömatik konik konumlandırma pinleriyle yerinde kilitlenir. CNC İndeks Takımı sistemi, aletlerin programlanmış herhangi bir açıya otomatik olarak döndürülmesini sağlar. İndeksleme mekanizması, X ve Y eksenlerinin hareketiyle eşzamanlı çalışır; bu da farklı açılarda delme, damgallama ve diş kesme işlemlerinin manuel alet değişimine gerek kalmadan gerçekleştirilebileceği anlamına gelir.

FINN POWER LP6 delme lazer kombinasyon makinesi, 2,5 kW gücünde ROFIN DC025 lazer kaynağı ile donatılmıştır. Sabit parametrelere sahip yüksek kaliteli bir ışın üretir ve bu iş, kapalı, su soğutmalı ve aşırı basınçlı optik bir sistem aracılığıyla kesme başlığına iletilir. Bu çözüm, ışını toz ve diğer kirleticilerden koruyarak en yüksek kesme kalitesini sağlar. Kesme başlığı, 5" ve 7.5" lensler için hızlı değişim sistemine sahiptir ve servo sürücü kullanarak dikey eksen boyunca hareket eder. Otomatik odak fonksiyonu, odak konumunu malzemenin kalınlığına göre otomatik olarak ayarlar. Lazer gücü, nozul yüksekliği ve gaz basıncı gibi tüm kesme süreci parametreleri, ControlLink veritabanında seçilen malzeme koduna göre CNC kontrol sistemi tarafından otomatik olarak seçilir. Kesme başlığının altında, bitmiş parçaların konveyöre beslendiği küçük ve büyük parçalar için tasarlanmış iki bağımsız çalışma borusu bulunur.

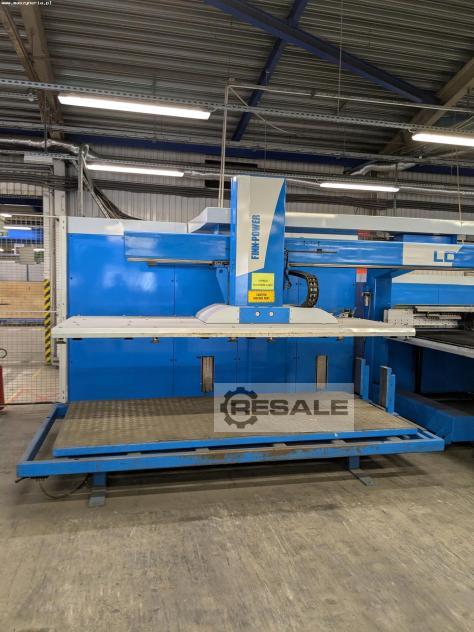

Sac metal, malzemeyi X ve Y eksenleri boyunca hassas şekilde hareket ettiren bir koordinat tablosu üzerinde konumlandırılır. Eksenlerin programlanabilir hızı ve ivmelenmesi, hareket parametrelerinin gerçekleştirilen operasyona uygun şekilde ayarlanmasını sağlarken, levhanın X ekseni boyunca otomatik yeniden konumlandırma fonksiyonu daha büyük iş parçalarının işlenmesini sağlar. Malzeme, merkezi bir kilit sistemine sahip dört kelepçeyle masaya sabitlenir. Patentli PCS sistemi, kelepçeleri hazırlanan programa göre otomatik olarak konumlandırır ve çalışma sırasında konumlarını izler. Ayrıca, alet tutucularıyla çarpışmaları önlemek için güvenlik bölgeleri tanımlar.

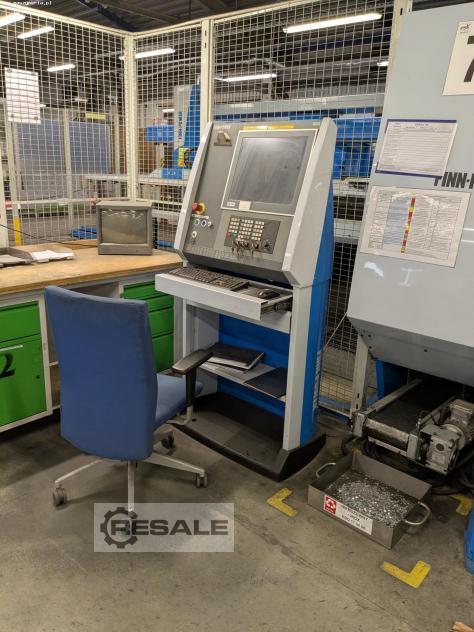

Makine, sezgisel bir arayüze sahip SIEMENS SINUMERIK 840D CNC kontrolcüsü ile çalıştırılır. Kontrol sistemi, pratik programlama ve işleme süreci üzerinde tam kontrol sağlar. Tüm bunlar, yoğun kullanım sırasında bile en yüksek stabiliteyi garanti eden sert 'O' tipi bir çerçeveye dayalı bir tasarımla tamamlanır. FINN-POWER punch-lazer makinesi 18000 kg ağırlığındadır.

FINN-POWER LP6 delme makinesinin teknik özellikleri
LP6 delme makinesi
- Yumruk kuvveti: 30 t (300 kN)
- Delik yöntemi: servo-hidrolik
- X/Y ekseninde besleme: 3144/1615 mm
- X/Y ekseninde maksimum besleme hızı: 120/90 m/dakika
- Maksimum konumlandırma hızı: 150 m/dakika
- Maksimum iş parçası kalınlığı (delme – çelik): 8 mm
- maksimum iş parçası kalınlığı (delik – paslanmaz çelik): 8 mm
- Maksimum iş parçası kalınlığı (delme – alüminyum): 8 mm
- maksimum iş parçası kalınlığı (lazer kesim – STE
