5 BERTHIEZ satılık ikinci el makine

Key data: 5000 mm, 8000 mm, 4000 mm

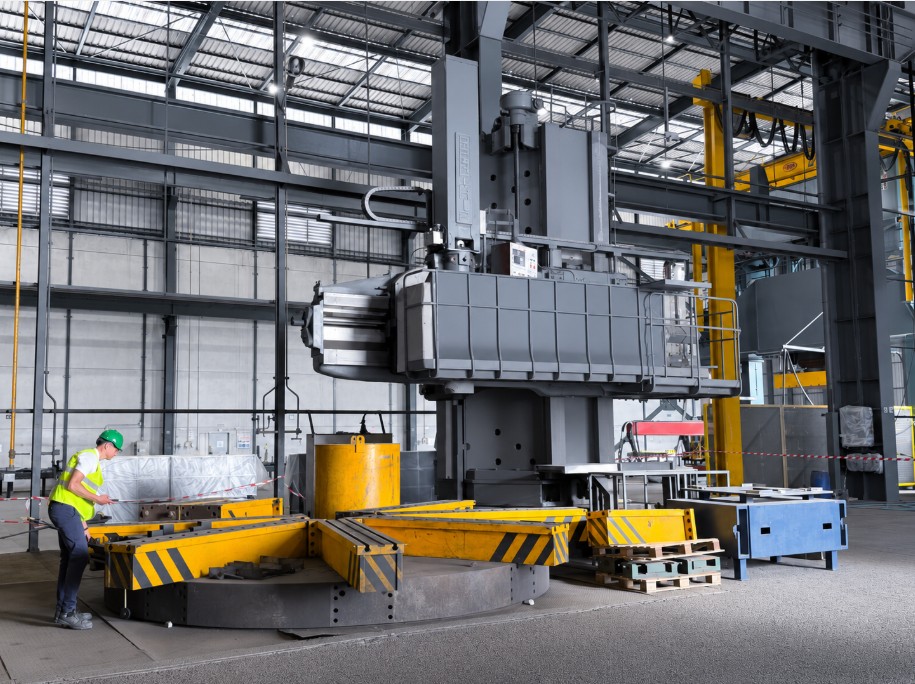

Berthiez Dikey Torna Tezgahı • Üretim yılı: 1982 • CNC tipi: eski sistem (CNC eksenleri) Boyutlar ve Çalışma Parametreleri • Masa çapı: 5000 mm • Maksimum torna çapı: 8000 mm • Merkezde maksimum dönüş çapı: 5000 mm • Maksimum iş parçası yüksekliği: 4000 mm • Ram hareketi (T): 3600 mm • Sele hareketi (TA): 650 mm Hız ve Güç • Masa döndürme aralığı: 0.6 – 60 rpm • Masa motor gücü: 140 kW • Hidrolik destek üzerindeki maksimum yük: 160 t • Ram besleme hızı: 400 mm/dakika • Eyer besleme hızı: 2500 mm/dakika • Frezeleme için mil dönüşü: 0.01 – 0.50 rpm. • Konumlandırma hızı: 0.001 – 0.50 rpm/h Alet Arabaları 1. Elle Çalışan (Birincil Vagon • Kulannum kesit boyutu: 360 × 360 mm • Eksenel hareket (CA): 2500 mm • Yatay hareket (CB): 3400 mm • Eğim aral ...

KAPASİTELER VE ÖZELLİKLER CNC Fagor 8055 2018'de yenilendi TABLO – ÇAPRAZ SLAYT • D – Tabla çapı: 2050 mm • A – Maksimum dönüş çapı: 2300 mm • DB – Yerden normal masa yüksekliği: 731 mm • H – Maksimum işlenebilir yükseklik (takım çıkıntısı 15 mm): 2000 mm • T – Çapraz kızağın dikey stroku: 1700 mm • Sürekli tabla hızı aralığı: 1,6 ila 200 rpm • Masa motor gücü: 37 kW • Tabla üzerinde izin verilen maksimum yük: 20 ton • Çapraz kayma hareket hızı: 400 mm / dak TAKIM TAŞIMA • Takım taşıyıcı kızağının kesiti: 224 x 224 mm • C – Takım taşıyıcı kızağının hareketi: 1600 mm • CD – Tabla ekseninin sağına hareket: 1305 mm • CG – Tabla ekseninin soluna hareket: 400 mm • Sürekli besleme aralığı: 0,05 ila 24 mm/dev • Takım konumlandırma hızı: 1 ila ...

faceplate diameter: 5000 mm swing diameter: 8000 mm turning height: 4000 mm ram head dimension: 360 x 360 mm faceplate turning speed range: 0,6 - 60 U/min workpiece weight: 160 t main drive motor: 2x 70 kW control: FANUC total power requirement: - kW weight of the machine ca.: 85 t dimensions of the machine ca.: -- m The machine will be overhauled and modernised (upon order) and fitted with: - Fanuc CNC control system (latest model) - New electrical system - New hydraulic components: pumps, lubrication systems, hoses, valves, etc. - All assemblies and sub-assemblies will be cleaned, inspected and replaced where necessary. - 2 rams supports on the crossbeam CROSS-RAIL TOOL HEAD (ARM TOOL CARRIAGE) - Axial ram travel (Ram stroke) — 2500 mm - Horizontal carriage travel — 3400 mm - Swivel angle / Tiltability — 15 - 45° - Cross-rail travel (Arm travel) — 3600 mm - Saddle travel —  ...

maksimum çap 1830 , tabla çapı 1600 , sinümerik 840 d . 2 x dikey

Tek sütunlu dikey torna BERTHIEZ TM500 SP, aşağıdaki gibi: Üretici: Berthiez: (Fransa) Model: TM500 SP Üretim yılı: 1979 Ana teknik veriler: Masa çapı: 6300 mm Maksimum dönüş çapı: 15000 mm Maksimum kullanılabilir yükseklik: 4000 mm Kol hareketi: 3600 mm Ana motor gücü 100KW Ön plakada izin verilen maksimum yük: 80 t Ram boyutu: 360x360mm Makine ağırlığı yaklaşık 250ton Makine, torna ve frezeleme işlemlerini gerçekleştirebilir. Makine, 2 frezeleme takşeyiyle donatılmıştır. Bir kafa yüksek hızlı frezeleme için 3000rpm, diğeri ise 1500rpm ile
